Datamodel maken in Excel

Samenvatting

Drie manieren om een datamodel in Excel te maken.

Een datamodel in Excel lijkt op een relationele database, waarin twee of meer tabellen met elkaar verbonden zijn via een gemeenschappelijk veld, het sleutelveld. Dit sleutelveld moet unieke waarden hebben, zoals bijvoorbeeld een persoonsnummer of ordernummer.

Als eenvoudig voorbeeld het bestand studentdata.xlsx dat twee Exceltabellen bevat met modulecijfers van studenten.

• Tabel tblStudenten bevat de persoonsgegevens van de studenten met veld StudentNr fungeert als sleutel van deze tabel.

• Tabel tblCijfers bevat de behaalde cijfers per module. De combinatie van Module en StudentNr is uniek en vormt samen de sleutel van deze tabel.

Omdat beide tabellen het veld StudentNr bevatten, kunnen ze via dat veld met elkaar verbonden worden.

De twee tabellen, links tblStudenten en rechts tblCijfers.

Hierna worden drie verschillende manieren besproken om een datamodel voor deze gegevens te maken. Aan het eind wordt een draaitabel gemaakt om de werking van de relaties tussen de tabellen te demonstreren.

Datamodel maken via de Relaties-functie

Selecteer een willekeurige cel in de tabel tblStudenten en kies Tab Gegevens > Datamodel (groep Hulpmiddelen voor gegevens) > Relaties. In het dialoogscherm “Relaties beheren” klik je op Nieuw. Vul het venster “Relaties maken” in zoals in Figuur 1 is weergegeven.

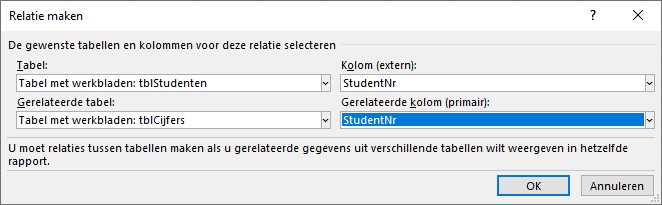

Figuur 1: Relatie tussen de twee tabellen maken via het gemeenschappelijke veld StudentNr.

Klik op OK. De relatie wordt nu toegevoegd in het dialoogscherm “Relaties beheren”, dat je nu kunt sluiten.

Datamodel maken met PowerPivot

Selecteer een willekeurige cel in tabel tblStudenten en kies Tab Power Pivot > Toevoegen aan gegevensmodel. Sluit daarna PowerPivot.

Selecteer nu een willekeurige cel in de tabel tblCijfers en kies opnieuw Tab Power Pivot > Toevoegen aan gegevensmodel.

Kies in het PowerPivot venster voor Diagramweergave. Selecteer het veld StudentNr in het diagram tblStudenten en sleep dit naar het veld StudentNr in tblCijfers. Er wordt nu één-op-veel relatie gemaakt.

Figuur 2: 1 op veel verbinding tussen de twee tabellen via het veld StudentNr.

Sluit daarna het PowerPivot venster.

Datamodel maken met Power Query

Selecteer een willekeurige cel in de tabel tblStudenten en kies Tab Gegevens > Van tabel/bereik. De Power Query Editor wordt geopend.

Kies vervolgens Tab Start > Sluiten en laden > Sluiten en laden naar. In het dialoogvenster “Gegevens importeren” selecteer je Alleen verbinding maken en vink je aan Deze gegevens toevoegen aan het gegevensmodel (zie Figuur 3). Klik daarna op OK.

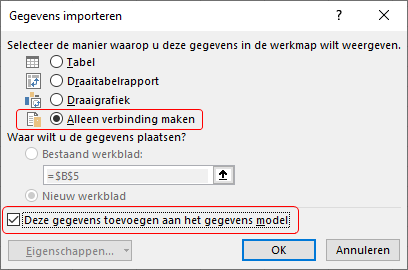

Figuur 3: Importeren van de twee tabellen in het datamodel.

Herhaal deze procedure voor de andere tabel.

Nu moet de relatie tussen de twee geïmporteerde tabellen nog worden gelegd. Kies hiervoor Tab Powervivot> Beheren > Diagramweergave en maak de relatie via het veld StudentNr, op dezelfde manier als bij de vorige methode.

Draaitabel maken uit datamodel

De twee tabellen zijn nu onderdeel van het datamodel en via StudentNr met elkaar verbonden. Om de werking te demonstreren wordt een draaitabel gemaakt waarmee onderzocht kan worden of het gemiddelde cijfer per module verschilt tussen mannen en vrouwen.

Terug in het werkblad kies Tab Invoegen > Draaitabel > vanuit Externe gegevensbron.

Figuur 4: Keuze voor het invoegen van een draaitabel vanuit een externe gegevensbron.

In het dialoogvenster “Draaitabel vanuit een externe bron” klik je op Verbinding kiezen.

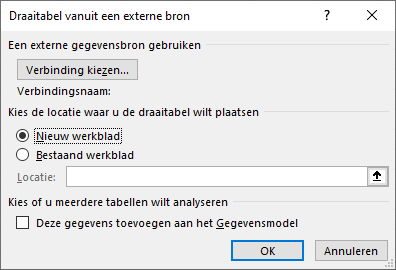

Figuur 5: Verbinding kiezen voor de draaitabel.

In het venster “Bestaande verbindingen” selecteer je de tab Tabellen en kies je Tabellen in een werkmapgegevensmodel.

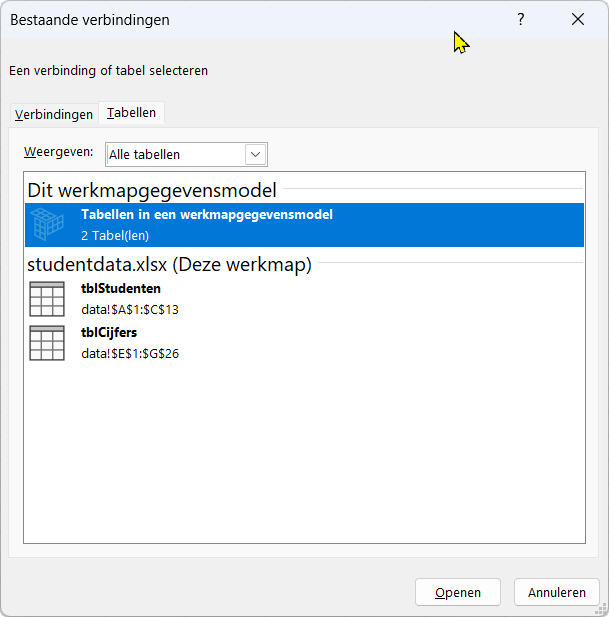

Figuur 6: Selectie van de verbinding.

Klik op Openen. In het dialoogvenster is nu de verbindingsnaam ThisWorkbookDataModel toegevoegd. Kies vervolgens om de draaitabel in een Nieuw werkblad te plaatsen en klik op OK.

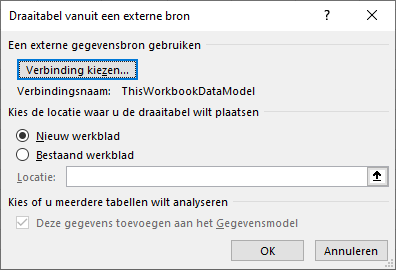

Figuur 7: Draaitabel op een nieuw werkblad plaatsen.

In het nieuwe werkblad kun je nu de draaitabelvelden kiezen om bijvoorbeeld het gemiddelde cijferper module en per geslacht weer te geven. In Figuur 8 zie je een voorbeeldresultaat.

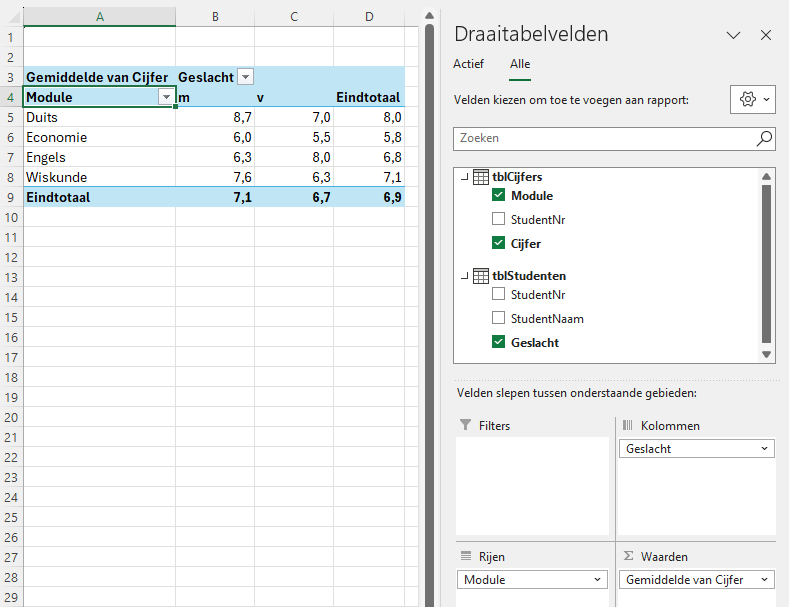

Figuur 8: Draaitabel voor de bepaling van het gemiddeld cijfer per geslacht voor de modules.

Overzicht

Drie manieren om een datamodel te maken

Methode	Kenmerken	Geschikt voor
Relaties-functie	Snel en eenvoudig, geen extra vensters.	Kleine datasets en basisrelaties.
PowerPivot	Geavanceerde modelleermogelijkheden, gebruik van DAX.	Grotere modellen en berekeningen.
Power Query	Flexibele gegevensimport en -transformatie.	Gegevensvoorbereiding en combineren van meerdere bronnen.

Conclusie

Met deze drie methoden kun je in Excel op verschillende manieren een datamodel opbouwen. Welke methode je kiest, hangt af van je voorkeur en de complexiteit van je gegevens. Door de relaties tussen tabellen goed te definiëren, kun je krachtige analyses maken met draaitabellen en PowerPivot.
